FS 系列

龍門銑床

卓越的性能:雙立柱五面CNC加工中心展現卓越的剛性、精確度、高品質、可靠性，以及在重型切削任務中的出色性能。

先進的銑削頭: 配備高扭矩自動分度通用銑削頭，確保每個加工操作的精密度和效率。

可靠的精度和效率: 設計旨在提供預期的精度和高效率，這些加工中心在操作的每個方面都保持著嚴格的標準。

定制解決方案: 提供定制規格以滿足特定的加工要求，為應對不同客戶需求提供個性化解決方案。.

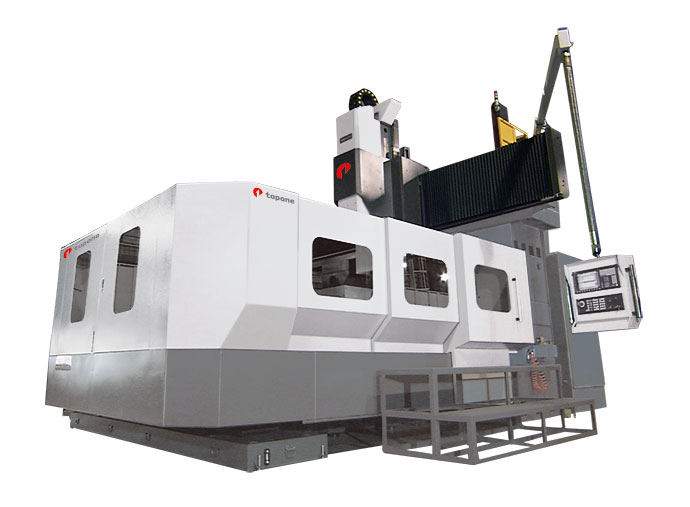

龍門五面體切削中心機FS系列為剛強穩重的結構設計，擁有超高扭矩的自動分度強力萬向銑削頭，淋漓盡致地發揮出剛強、高效率的性能。

且每部機台的製造組配都按部就班、精雕細琢打造兼具高剛性、高精度、品質優異的機種。

型錄

我們為特殊加工需求提供客製化服務

特色

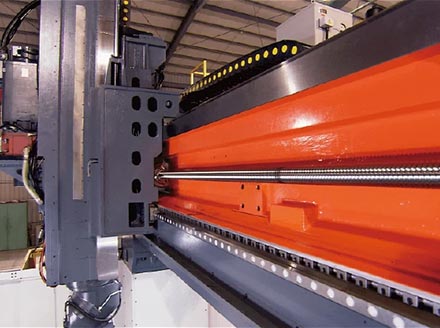

階級式配置橫樑線軌

橫樑上心支線軌採用階梯式之配置，以提升主軸頭之穩定性。

線軌型式為重負荷型滾柱線軌，且每支線軌上各附有3個滑塊，有效加強Y軸之剛性。

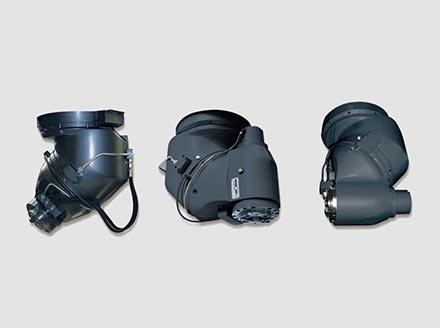

自動分度強力萬向銑頭

具有高剛性、高扭矩、高轉速，萬向銑頭精確細膩的B/C軸 2.5度x2.5度的旋轉分度，應用於加工大型工件，複雜或精密的模具，一次上機完成五面與多面的加工，大大提升加工精度與效率，以及提高生產力。

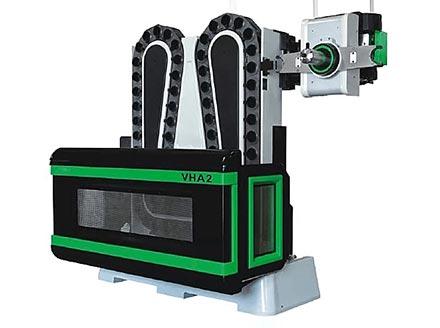

鏈條式立臥刀庫 (32, 40, 60把刀)

刀庫使用 BT50刀柄。

刀庫獨立安裝在機台旁邊，可避免切削或冷卻液之污染。

刀具數可依客戶提定。

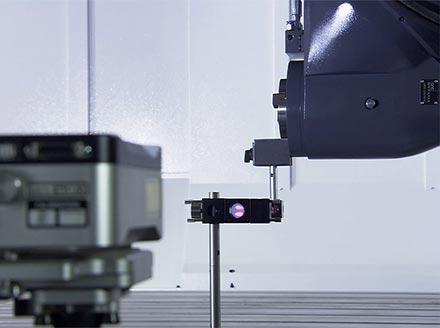

三軸鐳射檢驗

每台旭正機器均使用鐳射儀校正。對於螺桿節距誤差、背隙、定位精度與重覆精度等，提供精密檢驗與補正，以確保機器之動態、靜態穩定性及加工精度。

加工特性

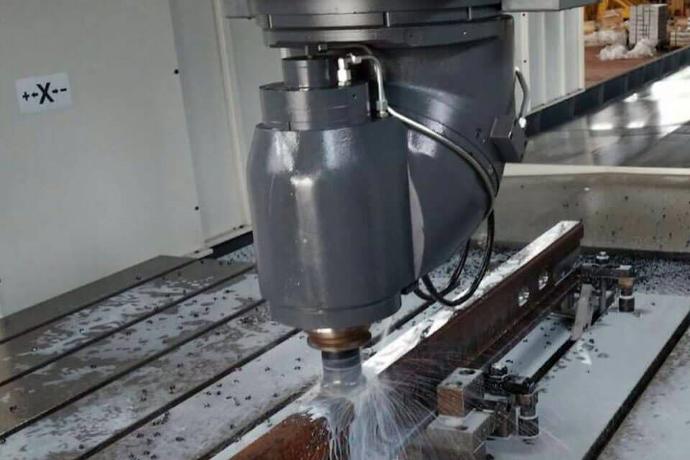

面銑

使用刀具	Ø125 x 8t
切線速度	295.35 m/min
切削寬度	120 mm
切削深度	4 mm
切削進給率	140 mm/min
每刃切削量	0.27 mm
材質移除率	756 mm
工件材質	S45C
主軸負荷	80%

*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。

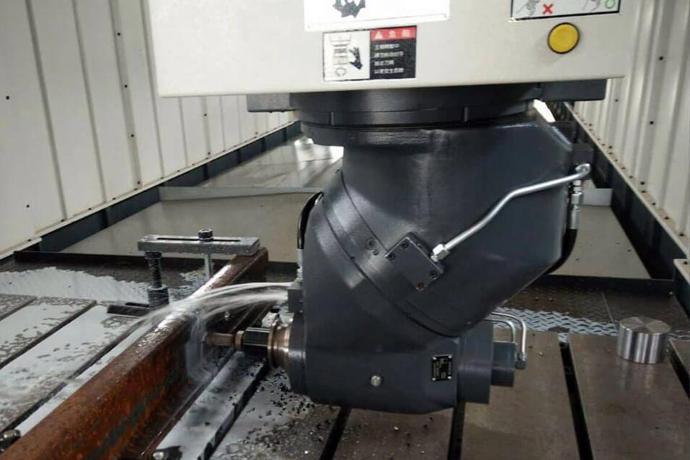

鑽孔

刀具直徑	Ø90 mm
刀具材質	合金鋼
切削深度	100 mm
切削進給率	5 mm/min
工件材質	SUS304
主軸負荷	48%

*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。

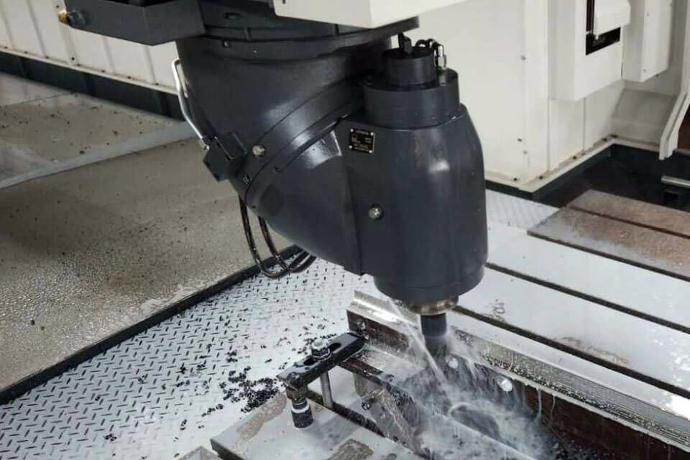

端銑

使用刀具	Ø32 x 8t
切線速度	158.6 m/min
切削寬度	6 mm
切削深度	20 mm
切削進給率	120 mm/min
每刃切削量	0.21 mm
材質移除率	187 cc/min
工件材質	Ø125 x 8t
主軸負荷	65%

*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。

機械規格

機型	FS-2203	FS-2204	FS-2205	FS-2206
X軸行程	3000 mm	4000 mm	5000 mm	6000 mm
Y軸行程	2100 mm
Z軸行程	1200 (1400) mm
工作台面積	1800 x 3000 mm	1800 x 4000 mm	1800 x 5000 mm	1800 x 6000 mm
T型槽寬 (數目-尺寸 x 間距)	9-22 x 200 mm
X軸線軌數量 / 滑塊數量	2 / 6	2 / 8	2 / 10	2 / 12
工作台最大載重	6t	10t	13t	16t
雙柱間距離	2200 mm
主軸鼻端至工作台面距離	200~1400 (200~1600) mm
X軸方向可加工尺寸 (臥刀 250長)	2400 mm	3400 mm	4400 mm	5400 mm
Y軸方向可加工尺寸 (臥刀 250長)	1800 mm
主軸孔錐度-刀柄 / 拉刀栓	ISO NO.50 BT-50 / DIN69872A
主軸轉速	60~3000 RPM
主軸馬力 (30分鐘定格/連續)	45 / 37 kW
最大輸出扭力	1150 Nm
萬向頭旋轉分割定位角度	B/C axis 2.5" x 2.5"
萬向頭旋轉角度範圍	B/C ±360°
三軸伺服馬達功率 (X/Y/Z)	7/7/7 kW	7/7/7 kW	6/7/7 kW	9/7/7 kW
快速進給 X軸	12000 mm/min	10000 mm/min	10000 mm/min	8000 mm/min
快速進給 Y軸	12000 mm/min	12000 mm/min	12000 mm/min	12000 mm/min
快速進給 Z軸	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min
切削進給 (無段)	6000 mm/min
最小輸入單位	0.001 mm/min
刀庫容量	32 / 40 / 60 tools
換刀時間	8 sec (手臂式)
最大刀具直徑 / 鄰空刀直徑	Ø125 / Ø210 mm
最大刀具長度	350 mm
最大刀具重量	12 / 25 Kg
定位精度	JIS B6338 :±0.01 / 300 / VDI3441: P0.035
重複精度	JIS B6338 :±0.003 / VDI3441: Ps0.03
CNC控制系統	西門子、發那科
連接電力	60 KVA
機械淨重 (約)	40 t	47 t	55 t	62 t

*註:
- 因技術研究需要，保留隨時修改機床規格內容之權利，不另行通知。
- 可接受訂製特殊規格之機床。

機型	FS-2703	FS-2704	FS-2705	FS-2706
X軸行程	3000 mm	4000 mm	5000 mm	6000 mm
Y軸行程	2600 mm
Z軸行程	1200 (1400) mm
工作台面積	2200 x 3000 mm	2200 x 4000 mm	2200 x 5000 mm	2200 x 6000 mm
T型槽寬 (數目-尺寸 x 間距)	11-22 x 200 mm
X軸線軌數量 / 滑塊數量	2 / 6	2 / 8	2 / 10	2 / 12
工作台最大載重	6t	10t	13t	19t
雙柱間距離	2700 mm
主軸鼻端至工作台面距離	200~1400 (200~1600) mm
X軸方向可加工尺寸 (臥刀 250長)	2400 mm	3400 mm	4400 mm	5400 mm
Y軸方向可加工尺寸 (臥刀 250長)	2200 mm
主軸孔錐度-刀柄 / 拉刀栓	ISO NO.50 BT-50 / DIN69872A
主軸轉速	60~3000 RPM
主軸馬力 (30分鐘定格/連續)	45 / 37 kW
最大輸出扭力	1150 Nm
萬向頭旋轉分割定位角度	B/C axis 2.5" x 2.5"
萬向頭旋轉角度範圍	B/C ±360°
三軸伺服馬達功率 (X/Y/Z)	7/7/7 kW	9/7/7 kW	9/7/7 kW	9/7/7 kW
快速進給 X軸	12000 mm/min	10000 mm/min	10000 mm/min	8000 mm/min
快速進給 Y軸	12000 mm/min	12000 mm/min	12000 mm/min	12000 mm/min
快速進給 Z軸	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min
切削進給 (無段)	6000 mm/min
最小輸入單位	0.001 mm/min
刀庫容量	32 / 40 / 60 tools
換刀時間	8 sec (手臂式)
最大刀具直徑 / 鄰空刀直徑	Ø125 / Ø210 mm
最大刀具長度	350 mm
最大刀具重量	12 / 25 Kg
定位精度	JIS B6338 :±0.01 / 300 / VDI3441: P0.035
重複精度	JIS B6338 :±0.003 / VDI3441: Ps0.03
CNC控制系統	西門子、發那科
連接電力	60 KVA
機械淨重 (約)	44 t	51 t	58 t	65 t

*註:
- 因技術研究需要，保留隨時修改機床規格內容之權利，不另行通知。
- 可接受訂製特殊規格之機床。

機型	FS-3204	FS-3205	FS-3206
X軸行程	4000 mm	5000 mm	6000 mm
Y軸行程	3100 mm
Z軸行程	1200 (1400) mm
工作台面積	2700 x 4000 mm	2700 x 5000 mm	2700 x 6000 mm
T型槽寬 (數目-尺寸 x 間距)	13-28 x 200 mm
X軸線軌數量 / 滑塊數量	3 / 8	3 / 10	3 / 12
工作台最大載重	16t	20t	24t
雙柱間距離	3200 mm
主軸鼻端至工作台面距離	200~1400 (200~1600) mm
X軸方向可加工尺寸 (臥刀 250長)	3400 mm	4400 mm	5400 mm
Y軸方向可加工尺寸 (臥刀 250長)	2700 mm
主軸孔錐度-刀柄 / 拉刀栓	ISO NO.50 BT-50 / DIN69872A
主軸轉速	60~3000 RPM
主軸馬力 (30分鐘定格/連續)	45 / 37 kW
最大輸出扭力	1150 Nm
萬向頭旋轉分割定位角度	B/C axis 2.5" x 2.5"
萬向頭旋轉角度範圍	B/C ±360°
三軸伺服馬達功率 (X/Y/Z)	9/7/7 kW	9/7/7 kW	14/7/7 kW
快速進給 X軸	10000 mm/min	10000 mm/min	8000 mm/min
快速進給 Y軸	12000 mm/min	12000 mm/min	12000 mm/min
快速進給 Z軸	10000 mm/min	10000 mm/min	10000 mm/min
切削進給 (無段)	6000 mm/min
最小輸入單位	0.001 mm/min
刀庫容量	32 / 40 / 60 tools
換刀時間	8 sec (手臂式)
最大刀具直徑 / 鄰空刀直徑	Ø125 / Ø210 mm
最大刀具長度	350 mm
最大刀具重量	12 / 25 Kg
定位精度	JIS B6338 :±0.01 / 300 / VDI3441: P0.035
重複精度	JIS B6338 :±0.003 / VDI3441: Ps0.03
CNC控制系統	西門子、發那科
連接電力	60 KVA	60 KVA	65 KVA
機械淨重 (約)	56 t	63 t	70 t

*註:
- 因技術研究需要，保留隨時修改機床規格內容之權利，不另行通知。
- 可接受訂製特殊規格之機床。

機型	FS-3704	FS-3705	FS-3706
X軸行程	4000 mm	5000 mm	6000 mm
Y軸行程	3600 mm
Z軸行程	1200 (1400) mm
工作台面積	3200 x 4000 mm	3200 x 5000 mm	3200 x 6000 mm
T型槽寬 (數目-尺寸 x 間距)	15-28 x 200 mm
X軸線軌數量 / 滑塊數量	3 / 8	3 / 10	3 / 12
工作台最大載重	18t	23t	28t
雙柱間距離	3700 mm
主軸鼻端至工作台面距離	200~1400 (200~1600) mm
X軸方向可加工尺寸 (臥刀 250長)	3400 mm	4400 mm	5400 mm
Y軸方向可加工尺寸 (臥刀 250長)	3200 mm
主軸孔錐度-刀柄 / 拉刀栓	ISO NO.50 BT-50 / DIN69872A
主軸轉速	60~3000 RPM
主軸馬力 (30分鐘定格/連續)	45 / 37 kW
最大輸出扭力	1150 Nm
萬向頭旋轉分割定位角度	B/C axis 2.5" x 2.5"
萬向頭旋轉角度範圍	B/C ±360°
三軸伺服馬達功率 (X/Y/Z)	9/7/7 kW	14/7/7 kW	14/7/7 kW
快速進給 X軸	10000 mm/min	10000 mm/min	8000 mm/min
快速進給 Y軸	12000 mm/min	12000 mm/min	12000 mm/min
快速進給 Z軸	10000 mm/min	10000 mm/min	10000 mm/min
切削進給 (無段)	6000 mm/min
最小輸入單位	0.001 mm/min
刀庫容量	32 / 40 / 60 tools
換刀時間	8 sec (手臂式)
最大刀具直徑 / 鄰空刀直徑	Ø125 / Ø210 mm
最大刀具長度	350 mm
最大刀具重量	12 / 25 Kg
定位精度	JIS B6338 :±0.01 / 300 / VDI3441: P0.035
重複精度	JIS B6338 :±0.003 / VDI3441: Ps0.03
CNC控制系統	西門子、發那科
連接電力	60 KVA	65 KVA	65 KVA
機械淨重 (約)	61 t	69 t	77 t

*註:
- 因技術研究需要，保留隨時修改機床規格內容之權利，不另行通知。
- 可接受訂製特殊規格之機床。

標準配備

西班牙尼古拉斯自動立臥強力銑頭
強壓式自動潤滑系統
半密閉式防濺護罩
螺旋式切屑輸送器 (兩側)
履帶式切屑輸送器及蓄屑車
切屑冷卻泵浦及水箱
主軸油溫冷卻器
氮氣配重系統
Z軸油壓平衡系統
氣壓裝置
吹氣除屑裝置
石英工作燈
自動斷電裝置
程式結束及警示燈
RS-232介面
基礎螺絲及水平調整螺栓
調整用工具
操作維護手冊
控制器操作手冊及電器圖
機械精度檢驗表

選購配備

轉助工具台
NC旋轉工作台
刀具設定器
電腦掃瞄仿形系統
光學尺回饋
自動刀長量測裝置
自動工件量測裝置
油水分離式水箱
主軸中心出水
